СКОРПИОН

Во все времена пехотинцам требовались средства, превосходящие по возможностям их личное оружие. Иногда нужно выстрелить на бóльшую дальность, иногда – поразить противника, спрятавшегося за преградой. В современных армиях для этого применяют станковые гранатомёты, крупнокалиберные пулемёты, высокоточные снайперские винтовки. А как обстояло дело в самой высокотехнологичной армии древности – в римской?

Для решения таких задач римляне использовали стреломёты-скорпионы. Они не могли пробить каменную стену, зато очень точно и эффективно поражали даже самые тяжёлые доспехи и щиты. Особенно хорошо такие орудия показали себя при штурме и обороне полевых укреплений. Опираясь на сохранившиеся образцы и описания, в мастерской «Ратоборцев» реконструировали римский скорпион и провели его испытания в тире.

Наша реконструкция основана на нескольких археологических находках. Общие пропорции, модиолусы и щиток выполнены с опорой на стреломёт из Кремоны; при создании внутренней структуры натяжной рамы мы ориентировались на образец из Ксантена, при изготовлении храповиков – из Эпира. Кроме того, были использованы описания стреломётов из трактата Витрувия и рисунки из трактата Герона.

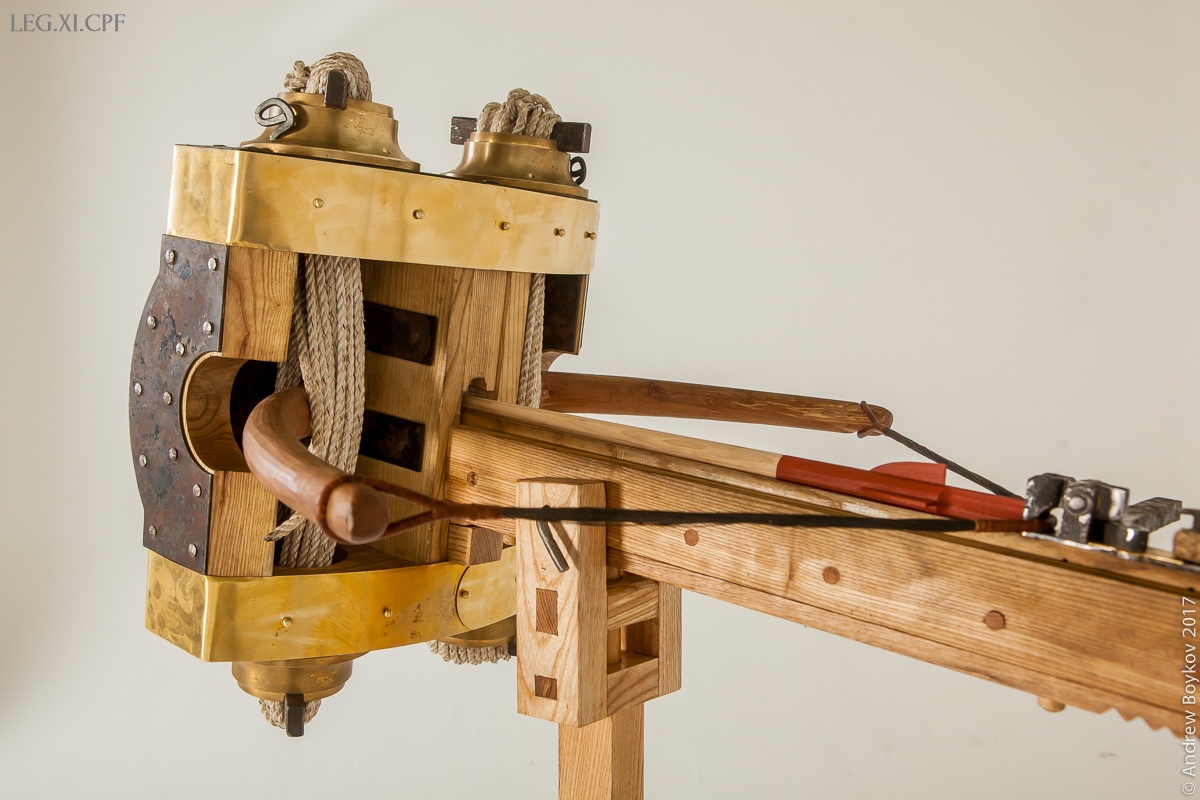

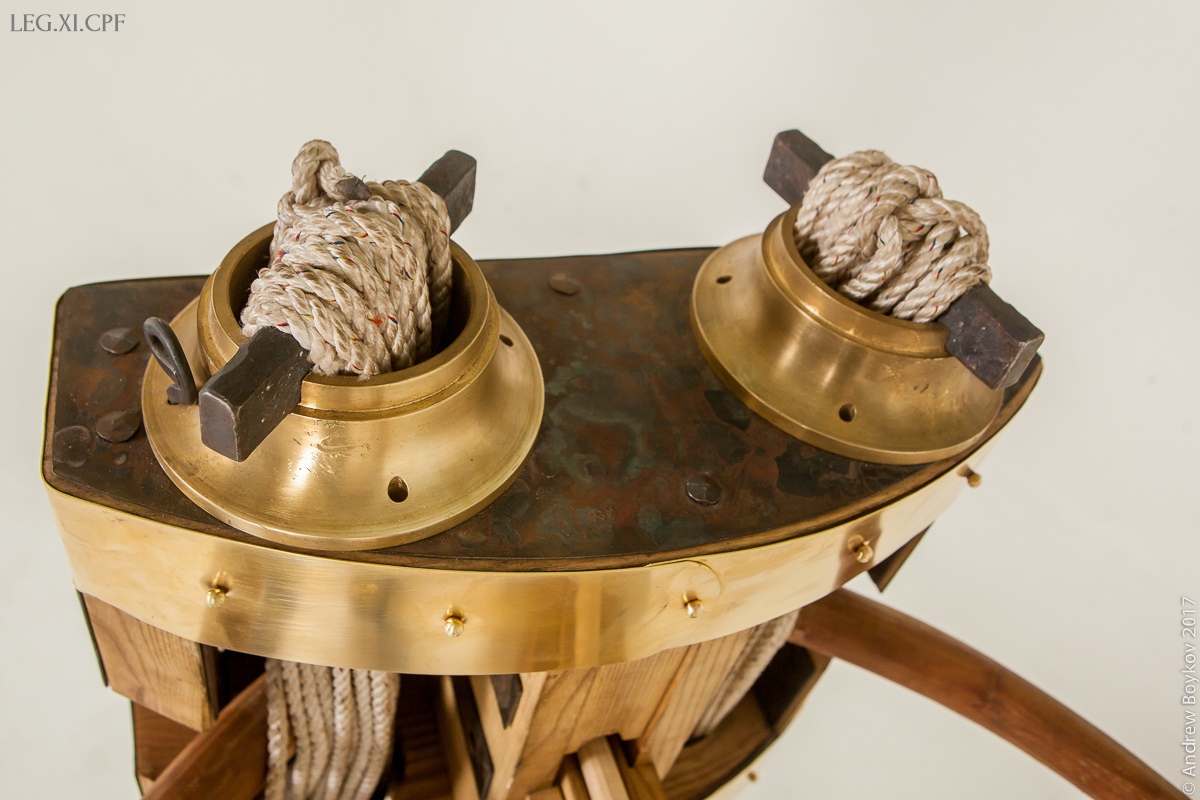

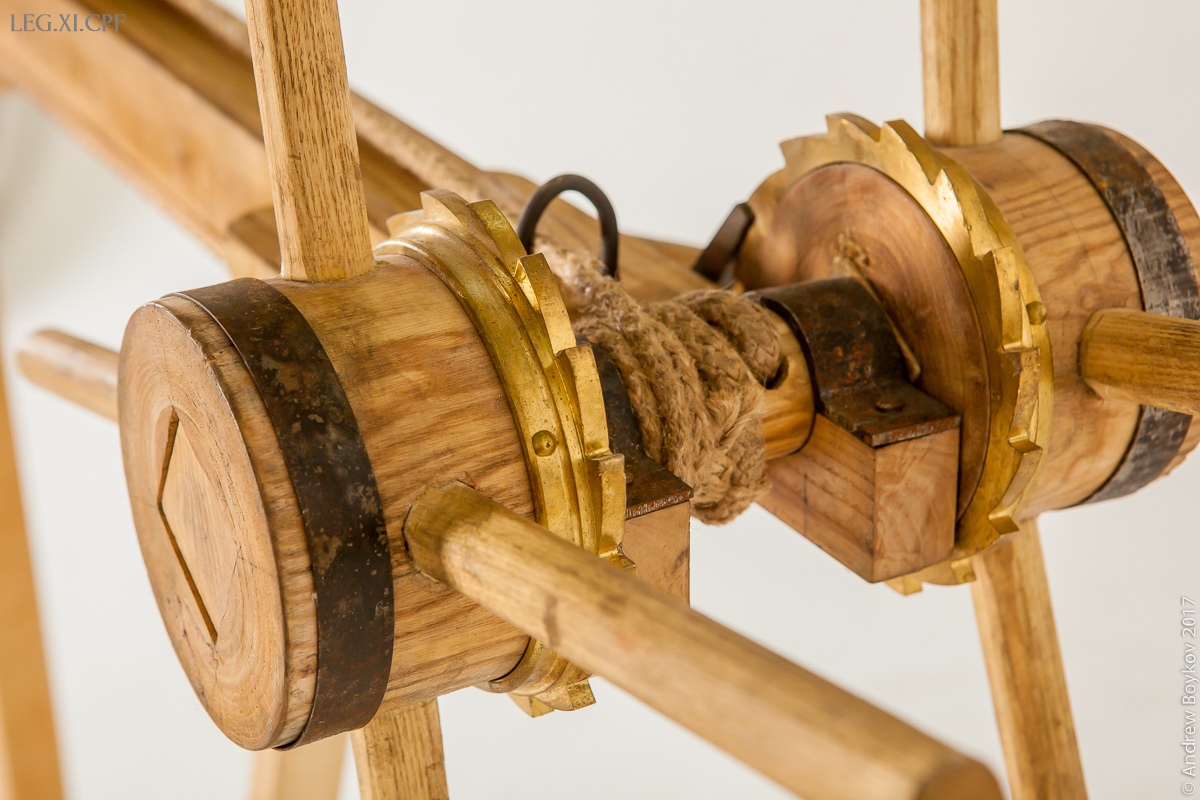

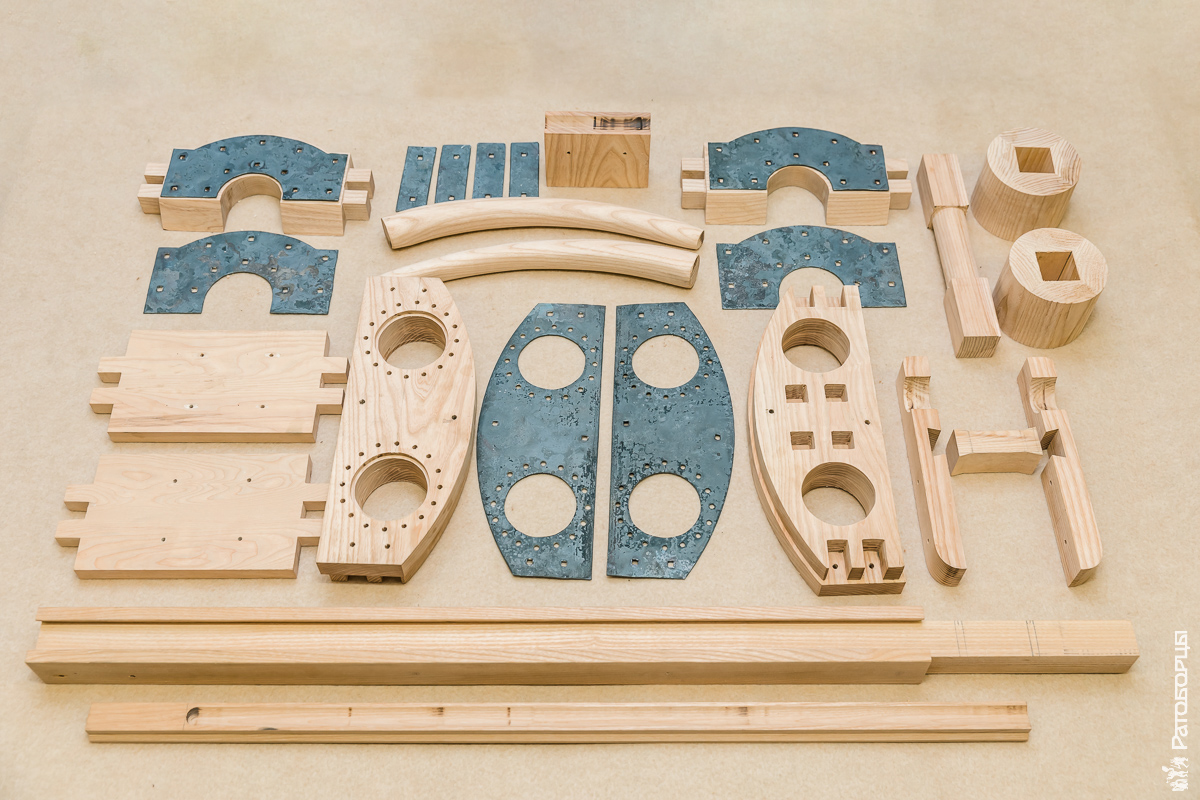

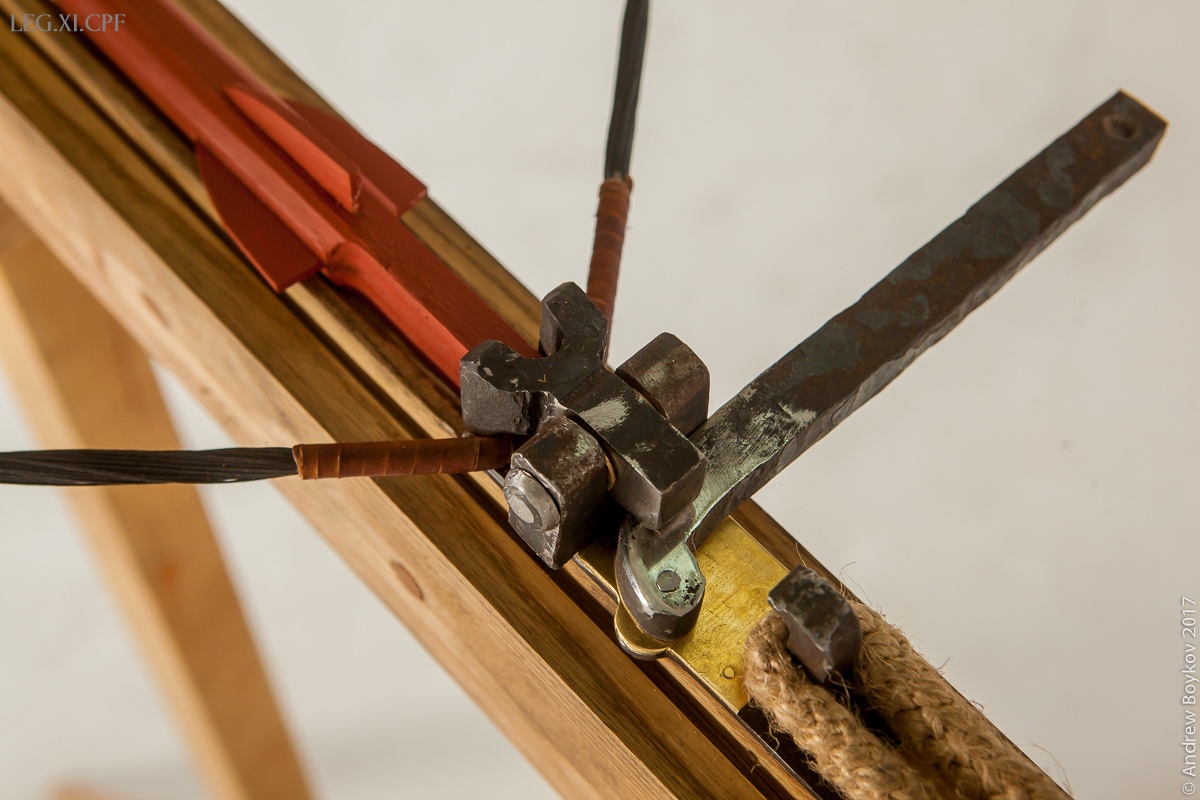

Крупным планом на фотографиях показаны основные узлы машины: модиолусы, перитрет с оковкой и декоративной накладкой, храповики, торсионные пружины, спусковой механизм.

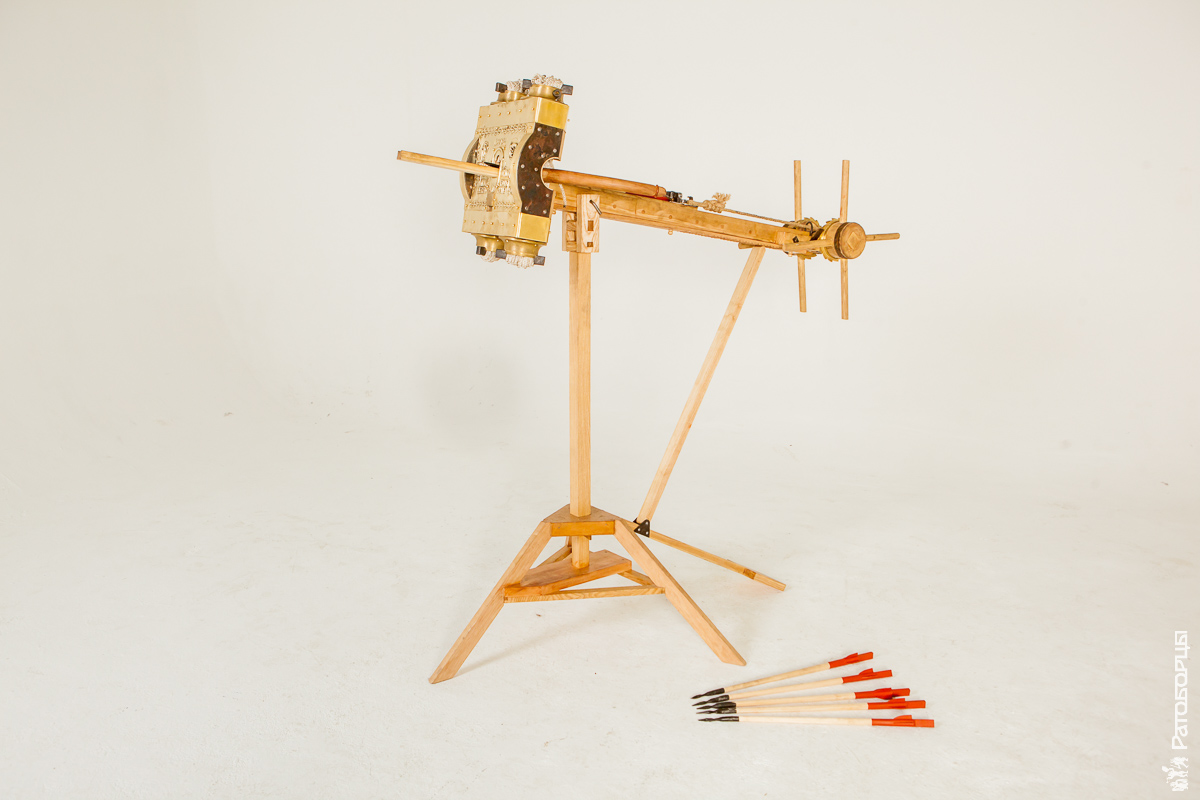

Общий вес машины составил 39,5 кг (натяжная часть со стволом – 32,3 кг, станок – 7,2 кг). Для создания скорпиона использовались следующие материалы: дерево (ясень, яблоня), сталь, бронза, латунь, преднапряжённый полиэстер, кевлар. Бросается в глаза, что в этом списке есть современные материалы, недоступные античным мастерам. Их наличие обусловлено тем, что сегодня применение сухожилий затруднено из-за большой сложности и высокой цены работы. Используемый нами для торсионов преднапряжённый полиэстер представляется наиболее адекватной заменой. Этот материал применяет в своих проектах, например, такое уважаемое агентство как English Heritage. По тем же причинам в качестве материала тетивы использован кевлар, а не сухожилия.

Такие машины, как воссозданный нами скорпион, были венцом инженерной мысли и технологий своего времени. Да и сегодня их качественная реконструкция представляет нелёгкую задачу и требует участия большой команды энтузиастов и специалистов. Работа над стреломётом заняла целых полгода упорного труда.

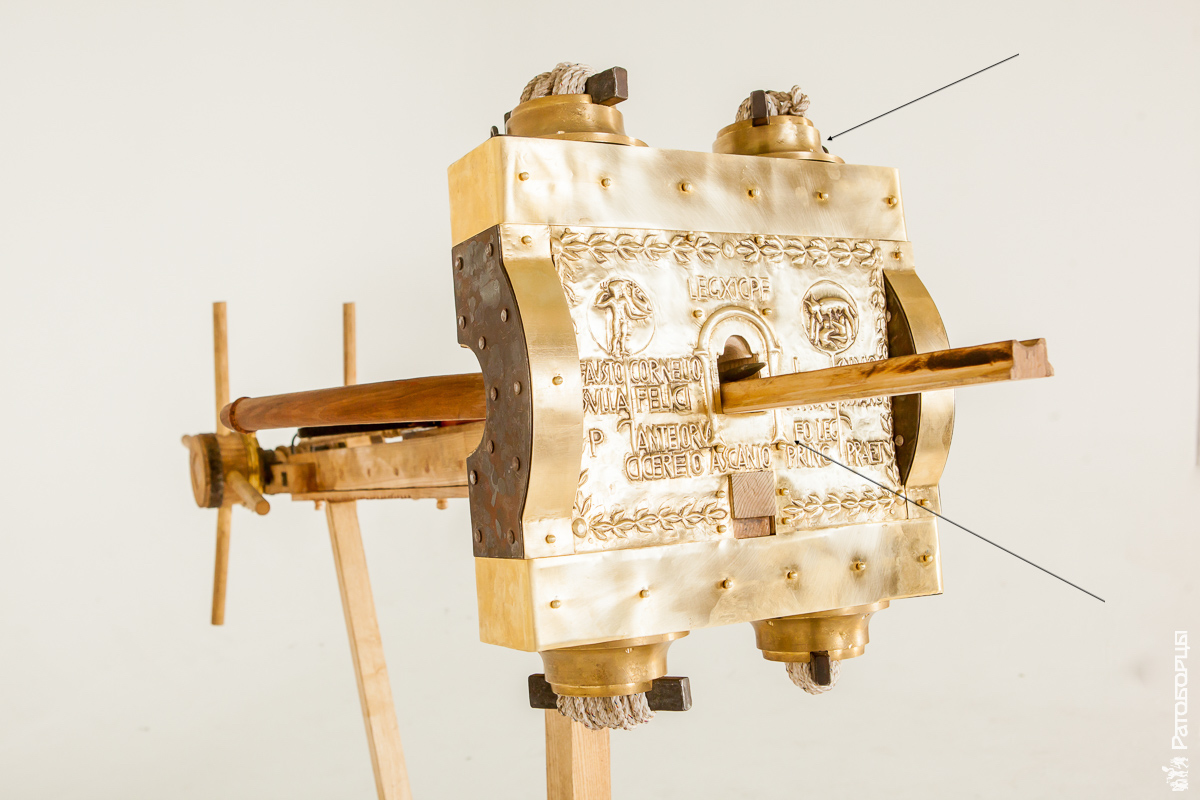

Самый яркий элемент машины – бесспорно, бронзовый чеканный щиток. Некоторые учёные считают, что основное назначение щитка – предохранять торсионы от атмосферных и механических воздействий, а его яркая декоративная функция была вторичной.

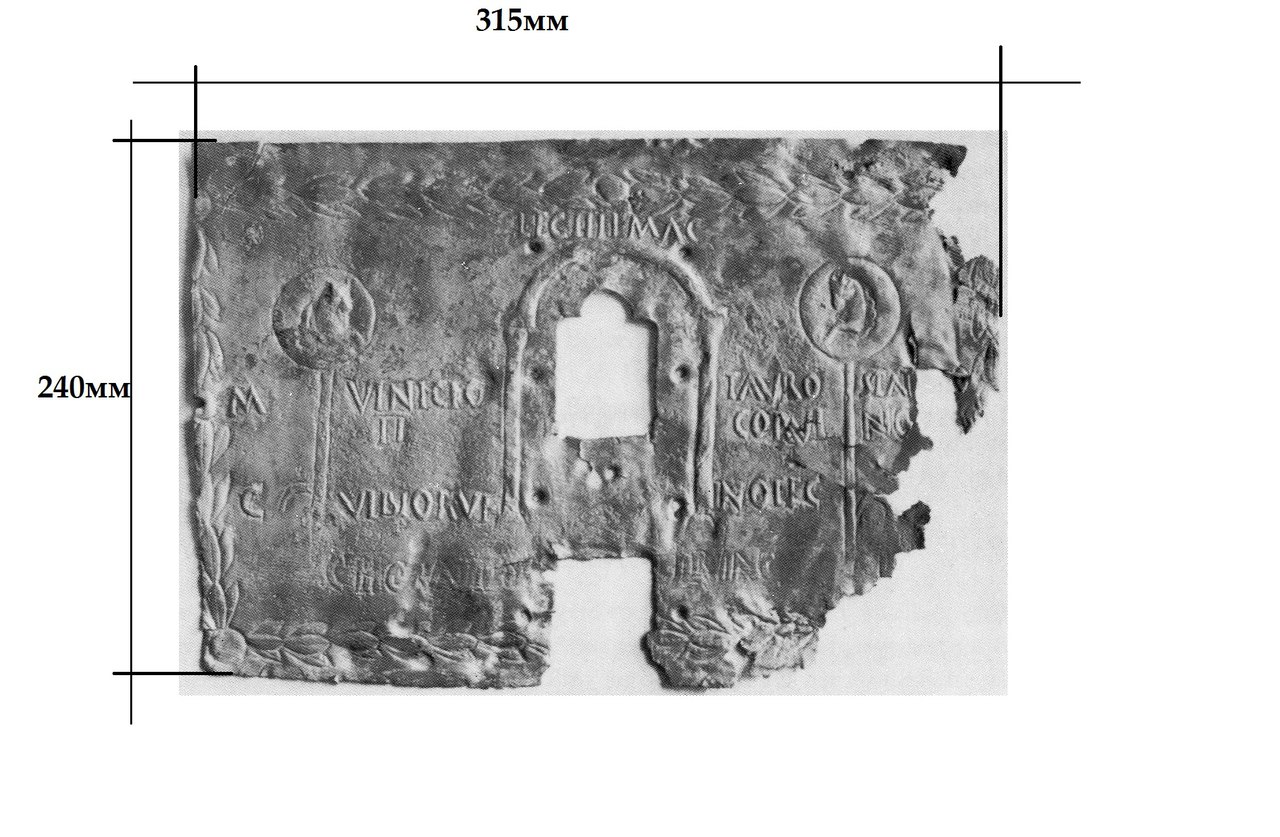

На щитке стреломёта из Кремоны, с которого делалась наша реконструкция, сохранилась надпись:

«LEG IIII MAC M VINICIO II TAURO STAT[ILIO] CORVINO C VIBIO RUFINO LEG C HORATIO PRINC».
([Собственность] IV Македонского легиона. [Сделано] в консульстве Марка Виниция (второе) и Тавра Статилия Корвина, в то время как легатом был Гай Вибий Руфин, а Гай Гораций был принцепсом претория).

Упомянутые имена консулов позволяют датировать этот стреломёт 45 годом до н. э.

Нашей задачей было приспособить надпись к особенностям XI легиона – к его символике и месту дислокации (провинция Далмация) в середине I в. н. э. Выяснить, кто был консулом в этот период, было нетрудно, а вот с определением принцепса претория («начальника штаба» легата пропретора, эта должность часто становилась вершиной карьеры примипила) и легата пропретора в этой провинции пришлось повозиться. В конце концов, были найдены имена принцепса претория и легата Далмации в 52 году н. э. На этот же год были подобраны и имена консулов. Итак, наш скорпион украшает следующая надпись:

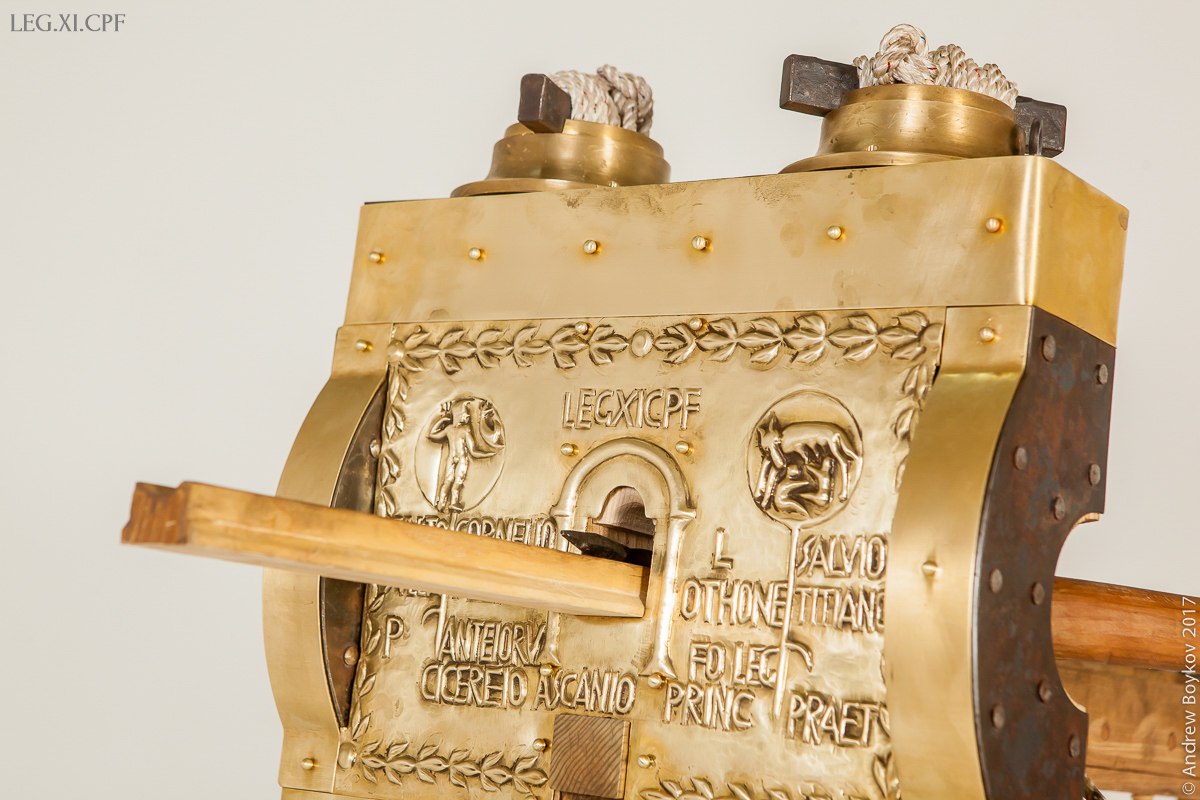

«LEG XI CPF FAUSTO CORNELIO SULLA FELICI L OTHONE SALVIO TITIANO P ANTEIO RUFO LEG CICEREIO ASCANIO PRINC PRAET».
([Собственность] XI легиона. [Сделано] в консульство Фавста Корнелия Суллы Феликса и Луция Отона Сальвия Тициана, в то время как легатом был Публий Антей Руф, а Цицерей Асканий был принцепсом претория).

На щитке также изображены бог морей и водяных потоков Нептун и Капитолийская волчица, которые, по мнению ряда исследователей, считались покровителями XI легиона в середине I века н. э.

Ну а теперь перейдём к самому интересному – к стрельбам! Судя по всему, у каждого скорпиона в римском легионе был свой обученный расчёт. Возможно, заряжать, прицеливаться и вести огонь может и один оператор, но для сборки машины, в любом случае, необходимы как минимум двое. Да и работать вместе со вторым номером гораздо удобнее.

А теперь – смотрите и не пытайтесь повторить это самостоятельно. В выложенном ниже видео – пристрелка модели в крытом тире, а также поломки, конструктивные недочёты скорпиона и его оперативный ремонт, лязг храповиков, хлёсткие щелчки тетивы и пробитые мишени. Приятного просмотра!

В работе по созданию стреломёта принимали участие:

Каюмов И.Ф — разработка, чертежи и исторические консультации.
Быковский Т.В. — идея проекта и координация производства.
АИП «Ратоборцы» — финансирование и производство машины.
